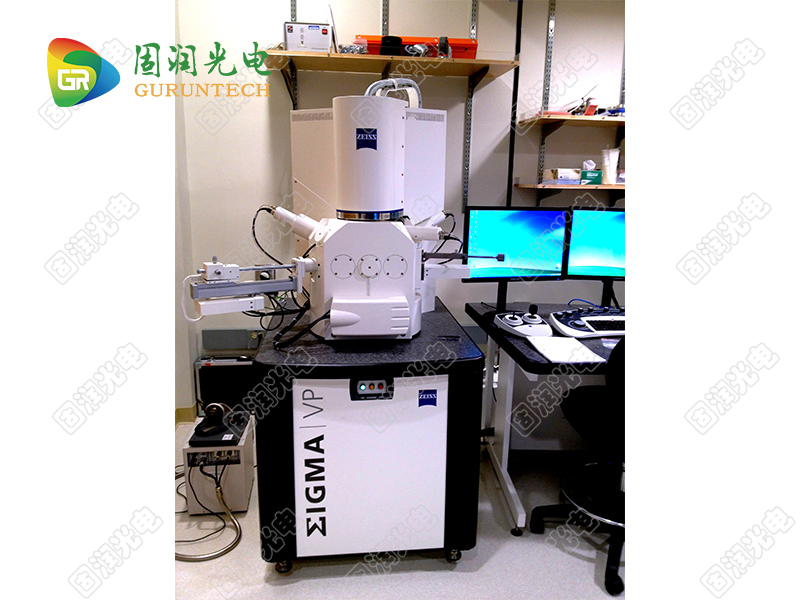

AVI系列主动隔震台对电子显微镜隔振的解决方案

AVI系列主动隔震台对电子显微镜隔振的解决方案

AVI系列技术优势

AVI系列是主动隔振频率台实现最大的分辨率。

在所有的六个维度,AVI系列可以实现亚赫兹的主动隔震性能。在2Hz下可衰减90%的震动,在5Hz可衰减99%,在10Hz可衰减99.8%


AVI系列特性

可实现从0.5~200Hz的主动隔震频率

超出200Hz可实现被动隔震

六个维度实现隔震

内部反馈循环

紧凑,模块化的设计

安装,使用简单,无需持续的维护



使用的技术

AVI系列内部使用压电振动传感器,在AVI系统内部,至少具有八个压电振动传感器。分别探测六个维度的震动数据。

另外,压电加速计可以将动力学振动能量转换为电子讯号,从而转换为控制电子信号,电子协调和处理从各种压电传感器测来的信号,并用算法进行处理。然后,将把电子信号发送到执行器。实现信号的反馈。



使用效果


使用主动隔震之前的SEM图像











 使用被动隔震之后的SEM图像



       振动(Vibration),特别是20Hz 以下的低频振动对电子显微镜(简称电镜)的干扰影响很大。 如果测试结果表明准备安装电镜的场所振动超标,则必须采取适当措施,否则
电镜厂家不能保证电镜安装后的性能可以达到最佳设计标准。一般可以选择混凝土减震台(Anti-Vibration Foundation)、被动式减震器(Passive-Vibration Isolation
Platform)、主动式减震器(Active-Vibration Isolation Platform)等几种方法来改善或解决。

混凝土减震台需要现场施工,且必须采取特殊方法(底部和周围有弹性软垫层等),一般的土建施工方法有可能反而增加低频(20Hz 以下)振动。施工中有大
量土建材料进出难免影响周围环境。混凝土减震台的示意图见。混凝土减震台的质量越大减振性越好,经多次实测,小于10 吨的减震台在1~10Hz 低频段内有谐振,反而增大了振动。

在被动式减震器中,一般常用的橡胶、钢弹簧、空气弹簧(汽缸)等方式的减震器因为它们在20Hz 以下的低频段效果很差,甚至往往由于谐振反而加大了振动,

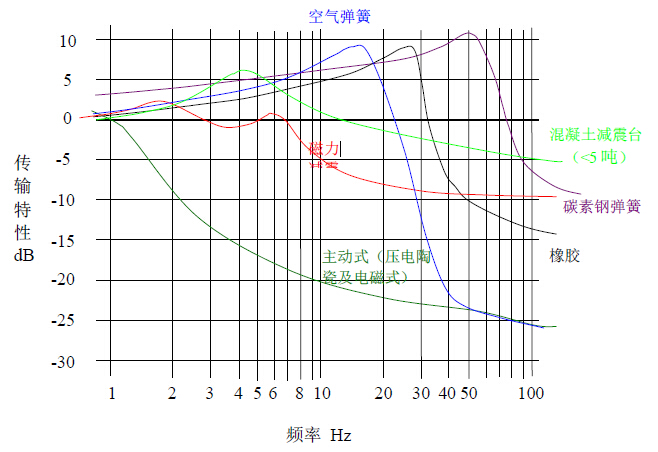

所以不考虑采用。只有磁力减震器(国产专利产品)的低频效果较好。下图是几种减震方式的效果比较。
