HERZAN隔音箱技术简介

HERZAN隔音箱技术简介

起源

Herzan隔音箱源于20多年前由日本Herz开发的技术。AEK旨在为敏感的研究仪器提供安静稳定的环境。在研究了Herz的生产技术之后,Ann Scanlan创立了Herzan,并将AEK的概念带到了美国。 Herzan继续开发和完善AEK设计。 在过去的十五年中,Herzan与仪器制造商(原子力显微镜(AFM)公司)合作开发了一种高性能的隔音箱,具有出色的可用性。 除了标准机箱外,Herzan还提供了一系列可选功能并且可根据客户要求进行定制。


Herzan隔音箱技术介绍

一、可变密度材料

隔离仪器噪音基本上有两种方法:减少噪音或吸收噪音。降噪是声能的阻挡或转移。实现降噪的最佳方法是使用刚性,块状和高密度的材料。柔软或低密度的材料容易传播噪音,不适合转移噪音。

吸收噪音需要不同的特性。实际上,较软的材料可以非常有效地吸收声音。具有高表面积的柔软材料(例如泡沫板)非常适合吸收和消除高频噪声。根据频率和能量水平,有些噪声更容易发生转移,而有些则更容易吸收。理想的隔离器应在较宽的频谱范围内降低噪音,因此可以使用密度可变的材料来实现最大程度的降噪。

Herzan隔音箱采用了11层隔音材料,这些材料具有专利性能组合,可确保在所有频率水平上取得最佳性能。


二、质量

增加质量是隔离仪器噪音的另一种好方法。增加质量会增加系统的阻抗,因此将需要更多的能量来激发系统。这使得增加物体质量成为消除低频噪声的有效手段,而低频噪声往往是较低的能量。此外,极其庞大的系统往往存在移动性和可用性方面的问题。

Herzan隔音箱虽然是大型系统设计,但是采用了多种技术来减轻大型机体的影响。精确调校的空气弹簧可以最小的力打开门。采用重型手柄和固定点,使吊装机罩更加容易管理。包含脚轮,可以轻松移动系统快速到位。


三、结构稳定性

支撑不佳或刚性不足的系统稳定性较差。缺乏稳定性会转化为结构共振,从而放大传入的动能。这是隔音的重要考虑因素,因为声能在遇到固体结构时会以机械振动的形式传递能量。即使隔音箱具有良好的声学特性,如果结构不稳定,那么声能将以机械振动的形式传递到系统中。

Herzan隔音箱由钢制成,而不是木材,塑料或其他脆弱的材料。支撑框架也有助于系统的稳定性。HERZAN支撑框架采用高刚性的焊接钢管,交叉支撑,可确保对机罩本身的良好支撑。支撑框架还提供了NanoDamp选项,以增加其抵抗机械噪声影响的性能。

四、形状因素

搭建隔音箱时,平行表面并不是最佳选择。 平行表面允许声波非常有效地传播。 当声波从平行表面弹起时,甚至可以形成驻波,从而有效地将箱体内部变成了隔离器。这就是为什么消声室(例如用于录音室)覆盖有蛋箱泡沫或成角瓷砖的原因。由于这种现象,立方体形状对于隔音箱来说并非最佳。

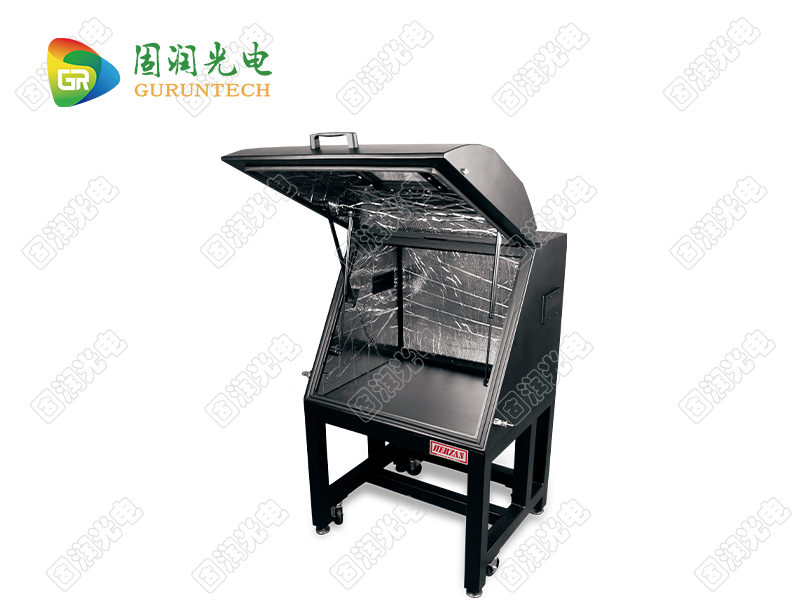

Herzan隔音箱机罩采用弧形门和八角形形状,以避免内部容易传播声波。外形经过精心设计和选择,可以提供出色的人体工程学设计,确保能够最大角度访问内部放置的仪器。


五、密封性和可用性

如果隔音箱密封不良,上述对策均无效。当声能在空气中传播时,任何气隙都可能将噪声传播到箱中。理想情况下,隔音箱应完全封闭,具有密闭性。当然,这将使机箱无法使用,因为仪器需要进行样品更换和维修。现代仪器还要求将电缆馈入机箱,以进行电源,控制和数据传输。许多仪器在使用过程中还需要一个用于查看仪器的窗口。

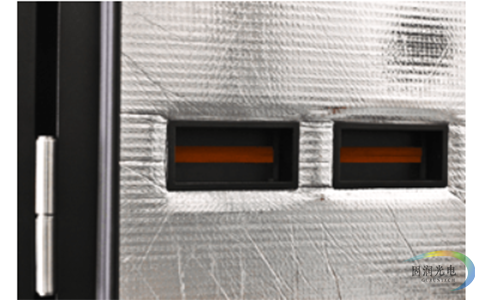

Herzan隔音箱中应用的噪声隔离技术旨在提高可用性,同时不会降低隔音性能。该技术包括专有设计窗口,方便用户观察仪器而又不会使噪音进入箱内。垫片的规格和应用时要格外小心,以确保门和其他访问点周围密封良好。电缆夹经过特殊设计,可以使电缆进入机柜而不会产生空气间隙。
