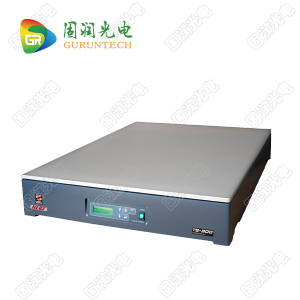

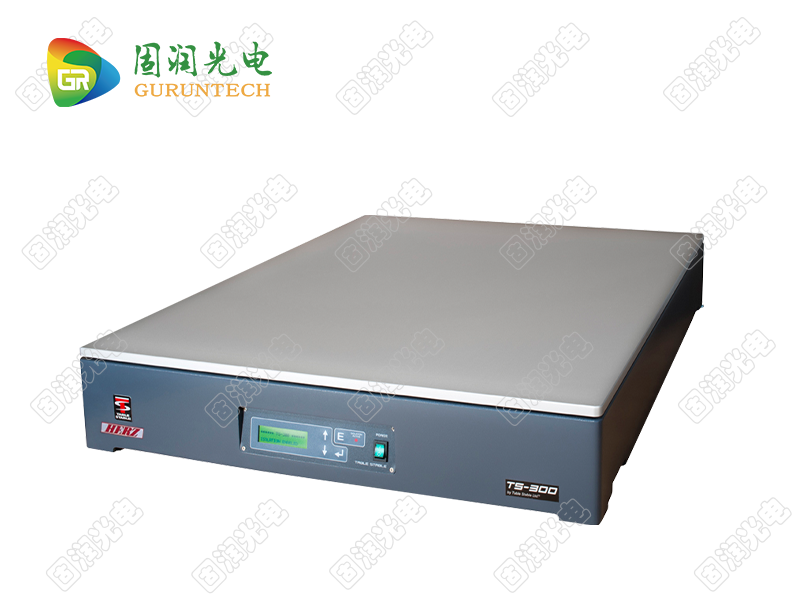

除振台-主动除振台-主动除振台TS-300
型号:TS-300
品牌:HERZ
用途:主动除振台,主动除震台,主动除振台,超低频除振台、桌面式除振台、桌面式除振台、桌面式除振台。为各类白光干涉仪主动除振台,光刻机主动除振台,轮廓仪主动除振台,微纳米结构和加工仪器除振台,半导体设备除振震台,激光设备除振台,电子太平除振台
描述:TS-300主动除振台采用先进的除振技术,可以6个空间方向的隔离振动(包括水平方向和竖直方向),TS-300主动除振台利用控制器内的压电加速传感器将外界振动的压力信号转换为电信号发送至隔离模块中的压电换能器中,随后压电换能器将产生一个与传入压力大小相等,方向相反的压力信号来消除传入振动。隔振系统利用一个反馈回路消除除振系统的机械共振。TS-300 主动除振台是大尺寸高承重除振台,还可以成为除震台,除振台,主动除振台,主动除震台,除震模块,除振模块 除振系统,主动除震系统,主动除震平台,除震系统,除震平台,除振平台,除振光学平台,除震光学平台等。
工作原理
TS 系列主动隔振台采用先进的隔振技术,可以隔离6个空间方向的振动(包括水平方向和垂直方向),TS 系列主动隔振台利用控制器内的压电加速传感器将外界振动的压力信号转换为电信号发送至隔离模块中的压电换能器中,随后压电换能器将产生一个与传入压力大小相等,方向相反的压力信号来消除传入振动。隔振系统利用一个反馈回路消除隔振系统的机械共振。
产品亮点
六个自由度全方位隔振(0.7 Hz - 300 Hz主动隔振,300Hz以上被动隔振)
自动调节负载
即插即用
LCD显示屏实时显示振动情况
系统主动检测输入振动并动态消除,系统内部反馈回路抑制所有机械共振
低频隔振性能优秀,无低频共振、无空气要求
应用范围
SPM ( AFM, STM, NSOM 等 )
高精度计量
干涉测量
荧光显微镜
高分辨率显微镜
摩擦学和纳米技术
轮廓测量
细胞外培植
升级选项:
工作台集成 (包括架子,监控器支架,键盘托盘等)
隔音箱集成 (如静噪器,AEK-2002及定制隔音设备)
定制面板尺寸及材料 (通常为阻尼铝板,面板可定制不锈钢,铁磁钢,可打孔)
振动器集成(激励源)
远程显示 (重量分布,内部电机调平,X/Y/Z轴振动水平,启动/关闭组件,开关隔振台)
远程电源 (免受电磁噪音或热量干扰)
提高负重 (TS-140和TS-300负重可提高40kg)
技术参数
型号:TS-300/LP※可选TS-300/LP/TP25
系统配置:完全整合
主动隔振范围:频率大致为 0.7 ~ 300 Hz (超过300 Hz为被动隔振)
幅度: 20 um (垂直和水平)
高度调节:自动
搬运或运输期间锁定:自动锁定功能
隔振条件:可在前显示屏上观察到。可通过将示波器连接到后面板上的BNC 插座观察8 轴振动状态。
安装板尺寸:600 (W) x 800 (D) mm
整体尺寸 (大约)600 (W) x 800 (D)x 121 (H) mm
负载能力(同等 /低重心):300 kg(考虑到负载上的偏心重量,请在最大负载能力80% 范围内使用)。
系统重量 (大约):60 kg
输入电压:90 ~ 120 VAC, 200 ~ 240 VAC, 43-60 Hz
功耗:隔振期间最大 10 W,负载调整期间最大 20 W
温度范围:5 ℃ ~ 40 ℃
相对湿度:10 ~ 90 %(5 ~ 30 ℃),10 ~ 60 %(30 ~ 40 ℃)
服务场所:仅用于室内
工作高度:高达2,000 m
选项1TP25 安装板: 铁磁拉丝不锈钢410 表面, 无漆,
M6-25 mm XY 矩阵钻孔和螺孔,有效攻丝深度: 6 mm
选项 2遥控盒
选项 3内置减振功能的高刚性框架

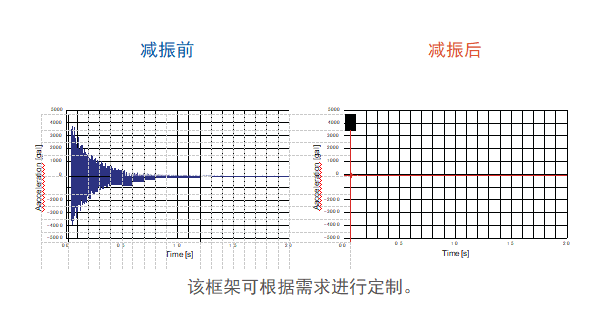

提高TS系列主动除振性能的支架:
主动除振系统在垂直和水平方向上控制的振动幅度为20 um。如果工作台或桌不是稳固的,可能会降低TS系列的除振性能或放大振动。我们提供具有内置除振作用的稳固框架,可实现TS系列的理想性能。
很多客户采用TS-300+Herzan NanoVault 隔音箱使用,有效改善测试环境。
使用说明:主动防震台/隔震台/减震台主动隔振台,主动减振台,主动防震台,超低频隔震台、桌面式防震台、桌面式减震台、桌面式除震台,桌面式隔振台。为各类白光干涉仪主动防震台,光刻机主动减震台,轮廓仪主动隔振台,微纳米结构和加工仪器隔振台,半导体设备防震台,激光设备减震台,电子太平减震台,TS-300 主动除振台是大尺寸高承重除振台,还可以成为除震台,除振台,主动除振台,主动除震台,除震模块,除振模块 除振系统,主动除震系统,主动除震平台,除震系统,除震平台,除振平台,除振光学平台,除震光学平台等。
